一、儀器功能

儀器可在模擬地層壓力，地層溫度的條件下開展下列研究
1．液體滲透率測定
在一定的流速下使液體通過巖心，通過測定巖心的進出口壓差和流過巖心的液體的流量，結合其它參數，根據達西定律計算巖心液體滲透率。
2．滲透率梯度的測定
該測試主要依據沿巖心長度方向帶測壓孔的長巖心夾持器，在一次實驗中，便可在不破壞巖心原有性質的基礎上，測出巖心的整段和分段的滲透率值。
3．地層敏感性（地層傷害）評價，研究鉆井、完井、注水、增產措施和修井作業中，外來物質對地層的傷害及避免或減輕傷害的方法。
4．采油工藝研究，如酸化、壓裂、堵水、調整注采剖面等實驗。
可進行正反向滲透率測試和濾失測試。用動態或靜態方法測定如下參數
濾失系數，濾失速度，初始滲透率，恢復滲透率，滲透率損害率
可從任意一端注入不同流體，以便確定科學的油藏處理方案。
5．提高采收率研究，二次、三次采油試驗。
二、主要技術參數
1．工作壓力
環    壓：70MPa
驅替壓力：60MPa
壓力測試精度：0.1%F·S
2．流量范圍
    0.001～20mL/min
3．工作溫度：150℃，控溫精度：±1℃
4．電源：交流380V， 50HZ
5．總功率：6Kw
6．凡與酸液接觸部分材質為HC276，耐12%HCL+3%HF+0.8%膠凝劑溶液在150℃下的腐蝕。

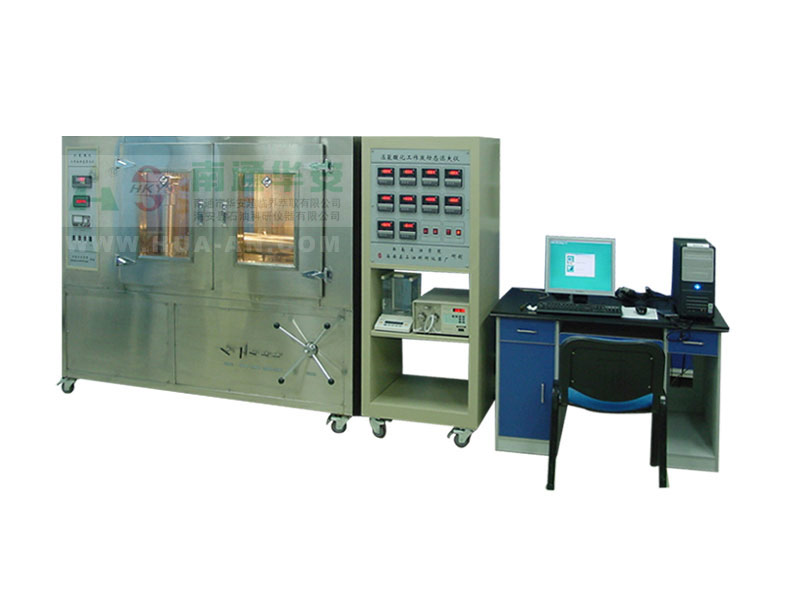

三、儀器的基本組成結構
該儀器主要由注入系統、模型系統、計量系統、自動控制系統、數據采集與處理系統組成。詳見工作流程：
注入系統：由注入泵、中間容器、管閥件組成，可將各種流體按一定流量注入到模型內。
模擬系統：由動濾失巖心夾持器、恒溫箱、環壓泵、回壓系統等組成。
計量系統：包括壓力測量、溫度測量、流量計量等。
自動控制：計算機自動控制注入泵的流量，環壓泵、自動跟蹤內壓，恒溫箱加熱恒溫等。
數據采集處理：由各種數據采集卡、計算機、打印機、采集處理軟件組成，可適時采集壓力、溫度、流量等參數，并對數據進行運算處理。
